Thermografie

Unsere Leistungen im Bereich der Thermografie

  • Außen- und Innenthermografie
  • Thermografie baubegleitend und/oder bei Bauabnahme zur Qualitätssicherung
  • Thermografie bei Renovierungs- bzw. Sanierungsarbeiten im Neu- und Altbau
  • Ortung von Wärmebrücken vor Ort im Beisein des Auftraggebers
  • Ortung von Leckagen vor Ort im Beisein des Auftraggebers
  • Taupunktberechnung (Tauwassermengen/Verdunstungsmengen)
  • Anzeigen von Bereichen bei Taupunktunterschreitung im Wärmebild
  • umfassender Abschlussbericht mit farblicher Bilddokumentation

Wozu Thermografie?

Mit der Thermografie können Sie vor geplanten Sanierungsmaßnahmen den Ist-Zustand eines Gebäudes feststellen und somit Schwachstellen visualisieren.

Nach erfolgter Sanierung bzw. eventuell auch baubegleitend kann die Qualität der ausgeführten Arbeiten beurteilt und dokumentiert werden. Auch eine Luftdichtigkeitsuntersuchung (Blower Door) kann damit sinnvoll unterstützt werden.

Die Thermografie dient aber nicht nur dem Bauherren, auch Sachverständige sind auf diese Dienstleitungen angewiesen. Auch qualitätsbewusste Handwerker bieten ihren Kunden frei Haus die Thermografie an, um ihr eigenes Qualitätsmanagement zu betreiben.

Was ist Thermografie?

Thermografie ist die Sichtbarmachung und Messung der von einem Objekt abgestrahlten thermischen Energie mit Hilfe einer Kamera. Die Infrarotthermografie ist die perfekte, schnellste und eindrucksvollste Möglichkeit Baumängel zerstörungsfrei zu erkennen und nachzuweisen. Sie macht entstehenden Wärmeverluste, Feuchtigkeit und Luftundichtigkeiten an Gebäuden als farbiges Wärmebild sichtbar.

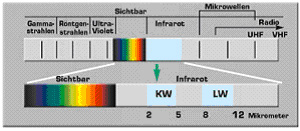

Thermische oder infrarote Energie ist Licht mit einer Wellenlänge, welche zu groß ist, um vom menschlichen Auge wahrgenommen zu werden. Diese Energie ist derjenige Abschnitt des elektromagnetischen Spektrums, welchen wir als Wärme wahrnehmen. Im Gegensatz zu sichtbarem Licht strahlt in der Welt des Infraroten jedes Objekt, dessen Temperatur über dem absoluten Nullpunkt liegt, Wärme ab. Daher geht sogar von sehr kalten Objekten wie z. B. Eiswürfeln infrarote Strahlung aus. Im Infraroten können wir Dinge erkennen, die sonst für unsere Augen nicht sichtbar sind.

Körper und Flächen, zum Beispiel eine Hauswand mit Fenster, strahlen elektromagnetische Strahlen aus, wenn ein Temperaturunterschied zur Umgebung besteht. Die Außenwand strahlt also Infrarotstrahlung ab, wenn sie wärmer ist als die umgebende Atmosphäre. Das heißt, je wärmer eine Wand – ein Körper – ist, umso intensiver strahlt diese Wand – dieser Körper – Infrarotstrahlen aus.

Eine Infrarot-Kamera kann diese, für das menschliche Auge unsichtbare, Strahlen auffangen und in ein radiometrisches Bild umwandeln, aus dem exakte Temperaturwerte abgelesen werden können. Die Temperaturen werden in unterschiedlichen Farben in einem Bild dargestellt. Anhand dieser Farben können wärmere und nicht so warme Bereiche mit den Farb- und Temperaturangaben einer Temperaturskala verglichen werden.

Die Oberflächen verschiedener Bauteile senden unterschiedlich intensiv, unabhängig der tatsächlichen Temperatur, Infrarot-Strahlen aus. Hier ist nun der Fachmann, der speziell auf diesem Gebiet ausgebildete Gebäudeenergieberater, gefragt, um keine falschen Bilder zu erstellen und um Temperaturen richtig zu interpretieren.

Sinnvoll und fachlich richtig angewendet ist die Infrarot-Thermografie ein wertvolles Hilfsmittel energetische bauliche Zustände visuell darzustellen. Mit den richtigen Auswertungen der Thermografiebilder können Kosten gesenkt werden. Die Kosten für die Thermografieaufnahmen sind hierbei eine gute Investition.

Folgende Anwendungsgebiete können mittels Thermografie bedient werden:

  • Außen- und Innenthermografie
  • Die Ortung von Rohrleitungen z.B. einer Fußbodenheizung, bevor Bohrungen in den Fußboden vorgenommen werden.
  • Zur Feststellung, wie groß das Ausmaß der Durchfeuchtung eines Bauteils ist, wenn ein Wasserrohrschaden vorliegt.
  • Zur Qualitätssicherung bei baulichen Maßnahmen hinsichtlich der fachgerechten Ausführung einer Wärmedämmung. Hier ist die Außenthermografie als orientierende Messung sehr nützlich. Bei vorgehängten, hinterlüfteten Fassaden ist nur eine Innenthermografie möglich.
  • Feststellen von Wärmebrücken, die unter bestimmten raumklimatischen Bedingungen zu gesundheitsgefährdenden Schimmelpilzbildungen auf Innenwandoberflächen führen können.
  • Thermografie bei der Überprüfung der Luftdichtheit von Gebäuden in Verbindung mit einer von uns ausgeführten Blower-Door-Messung. Hier können die Undichtheiten in der Gebäudehülle (Abkühlung der Leckagestellen durch einströmende Kaltluft) bildlich dargestellt werden.
  • Thermografie vor Beginn einer Sanierungsmaßnahme, um z.B. mit Putz verdecktes Fachwerk zu erkennen.



Nach jeder ausführlichen thermografischen Untersuchungen werden die gewonnen Daten in Ruhe ausgewertet und in einem umfassenden Abschlussbericht dokumentiert. Hier finden Sie dann auch eine Gegenüberstellung von Echtzeitfotos und der Thermografien. Das Anwendungsgebiet für eine Infrarot-Thermografie ist sehr weit gefächert.

Sprechen Sie mit mir, ob für Ihre Maßnahme oder Ihren Schadensfall eine Infrarot-Thermografie von Nutzen sein kann. Ich biete Ihnen leistungsstarke Aufnahmen im Temperaturbereich von -40 °C bis +500 °C.

Nach jeder ausführlichen thermografischen Untersuchungen werden die gewonnen Daten in Ruhe ausgewertet und in einem umfassenden Abschlussbericht dokumentiert. Hier finden Sie dann auch eine Gegenüberstellung von Echtzeitfotos und der Thermografien.

Beispiele, warum die Gebäudethermografie so wichtig ist:

extrem mangelhaft ausgeführte Dämmung eines Mehrfamilienhauses

Beispiel Thermografie

extrem mangelhaft ausgeführte Dämmung eines Mehrfamilienhauses

nicht gedämmte Fassade eines Hauses aus den frühen 80ern

nicht gedämmte Fassade eines Hauses aus den 70ern

gut gedämmte Fassade, jedoch mangelhaft gedämmte Kellerdecke, dadurch hoher Energieverlust

gut gedämmte Fassade

Ausrüstung

Höchst professionelle Ausrüstung:
Ich verfüge über die neuste Thermografie-Kamerageneration vom Weltmarktführer Flir Systems eine B 620. Diese Kamera, zusammen mit ihrer Schwester B 660, ist die beste Thermografiekamera, die auf dem Weltmarkt für den mobilen Bereich, insbesondere für die Bauthermografie, erhält ist.

Leistungsstarkes Infrarotobjektiv
Das Objektiv mit dem großen Durchmesser lässt mehr Infrarotstrahlung in den Detektor, und die Kamera liefert dadurch klare Infrarotbilder. Die präzisen Germanium-Objektive mit integriertem USM-Fokussiermechanismus sind so konzipiert, dass sie alle Vorteile des hochauflösenden FPA-Detektors ausnutzen können. Durch Drehen des Objektivrings lässt sich die Kamera manuell oder durch den Autofokus automatisch fokussieren.

Qualitativ hochwertige Digitalkamera
Die B620 verfügt gleichzeitig zur Infrarot-Aufnahme über eine Echtzeit-Digitalkamera mit 3,2 Megapixeln. So können Überblendungen und Fusionen von Infrarot- und Echtzeitbildern professionell erstellt werden.

Eingebaute Kameraleuchte
Damit lassen sich sogar bei sehr dunklen Umgebungsbedingungen klare Tageslichtbilder aufnehmen.

Großer und lichtstarker LCD-Bildschirm
Mit dem großformatigen, aufklappbaren 5,6“-LCD-Bildschirm lassen sich kleinste Details und Temperaturunterschiede erkennen.

Technische Daten der Kamera

BILDLEISTUNG

Sehfeld / min. Fokusentfernung 24° x 18° / 0,3 m
45° x 34° / 0,1 m Weitwinkelobjektiv
Geometrische Auflösung (IFOV) 0,65 mRad
Thermische Empfindlichkeit 0,06°C bei 30°C Umgebungstemperatur und 30Hz Bildfrequenz
Bildwiederholfrequenz 30 Hz non-interlaced
Fokus Automatisch oder manuell
Elektronische Zoom- / Schwenkfunktion 1 – 2 x stufenlos, mit frei wählbaren Bildausschnitt
Detektortyp Focal Plane Array (FPA), ungekühlter Mikrobolometer 640 x 480 Pixel
Spektralbereich 7,5 bis 13 μm
Tageslichtbild Eingebaute digitale Videokamera 3,2 MPixel, Farbe, integrierte Videoleuchte / Wechselobjektiv

Messung

Temperaturbereich -40 °C bis +500 °C, in 2 Bereichen
Genauigkeit 2 °C, 2 % des Ablesewertes
Messmodus Messpunkte, Flächen, Kreise, Isotherme, Differenztemperature
Alarmfunktionen Taupunkt-, Feuchtigkeits- und Wärmedämmungsalarme
